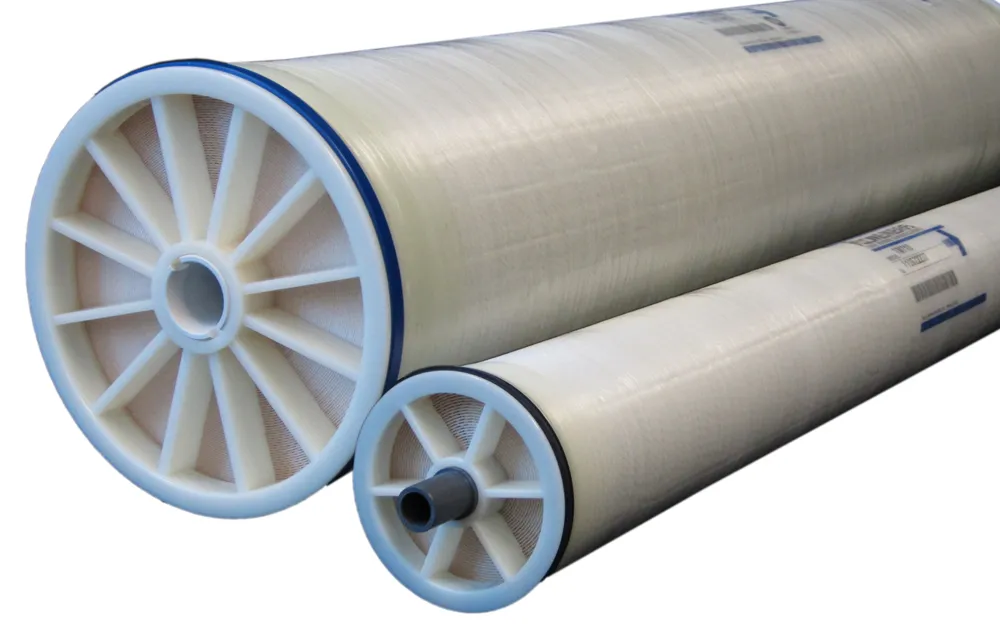

Toray TM710D 4040 – Brakış Su RO Uygulamalarında Yüksek Reddiyeli, Kimyasal Dayanımlı Membran
Toray TM710D 4040, brakış su arıtımı için tasarlanmış, tam aromatik çapraz bağlı poliamid ince film kompozit (TFC) yapıda endüstriyel ters osmoz (RO) membran elemanıdır. Yüksek tuz reddi ve kararlı permeat kalitesi sayesinde; içme suyu hatları, proses suyu hazırlama, yeniden kullanım (reuse) ve kapasite artırımı (retrofit) projelerinde güvenilir bir performans sunar. Kompakt 4040 formu, paket tip sistemlerde ve alan kısıtlı tesislerde montaj kolaylığı sağlarken, TM700D serisinin geliştirilmiş kimyasal dayanımı zorlu işletme koşullarında işletme maliyetlerini düşürmeye yardımcı olur.
Teknik Özellikler (Özet)
| Toray TM710D 4040 Teknik Verileri | |
|---|---|
| Seri / Tip | TM700D serisi, brakış su RO membranı |
| Membran Yapısı | Tam aromatik çapraz bağlı poliamid TFC kompozit |
| Boyut | 4040 endüstriyel membran elemanı |
| Membran Alanı | 87 ft² (8 m²) |
| Nominal Tuz Reddetme | %99,80 |
| Minimum Tuz Reddetme | %99,65 |
| Nominal Permeat Debisi | 2.600 gpd (9,8 m³/gün) |
| Minimum Permeat Debisi | 2.150 gpd (8,2 m³/gün) |
| Besleme Spacer | 34 mil |
Nominal Performans Test Koşulları
Tipik performans değerleri; 225 psi (1,55 MPa) besleme basıncı, 25 °C, 2.000 mg/L NaCl, %15 geri kazanım ve pH 7 koşullarında elde edilir. Sahadaki gerçek debi ve reddiye; besleme iletkenliği, sıcaklık, geri kazanım, ön arıtma kalitesi ve kirlenme eğilimine bağlı olarak değişebilir.
Boyutsal Bilgiler ve Entegrasyon
Toray TM710D 4040, standart 4 inç membran kovanlarıyla uyumlu olacak şekilde tasarlanmıştır. Bu sayede hem yeni sistem kurulumlarında hem de mevcut hatlarda eleman değişimiyle hızlı devreye alma yapılabilir.
- Dış çap (A): 4,0 inç (101 mm)
- Toplam uzunluk (B): 40 inç (1.016 mm)
- Konsantre ucu iç çap (C): 0,75 inç (19 mm)
- Permeat port çapı (D): 1,05 inç (26 mm)
İşletme Limitleri ve Proses Güvenliği
Membran performansını korumak için tasarım ve işletmede limitlere uyum kritik öneme sahiptir. Özellikle oksidanlar (serbest klor vb.) poliamid tabakada kalıcı hasar oluşturabileceğinden, oksidan kontrolü mutlaka sağlanmalıdır.
- Maks. Çalışma Basıncı: 600 psi (4,1 MPa)
- Maksimum besleme sıcaklığı: 45 °C
- Maksimum SDI₁₅: 5
- Beslemede serbest klor: < 0,1 ppm
- Sürekli Çalışma pH Aralığı: 2–11
- Kimyasal temizlik (CIP) pH aralığı: 1–13
- Maks. Basınç Düşümü/Eleman: 15 psi (0,10 MPa)
- Maksimum basınç düşümü / basınç kabı: 50 psi (0,34 MPa)
Neden Toray TM710D 4040?
- Yüksek tuz reddi ile düşük iletkenlik: Permeat kalitesini iyileştirir, downstream parlatma ekipmanlarının yükünü azaltmaya yardımcı olur.
- Geliştirilmiş kimyasal dayanım: Geniş temizlik pH aralığı sayesinde daha agresif kirlenme senaryolarında CIP uygulanabilirliği artırır.
- Retrofit uyumluluğu: 4040 standart ölçüleriyle mevcut sistemlerde hızlı dönüşüm ve kapasite optimizasyonu sağlar.
- Daha stabil işletme: Uygun ön arıtma ve doğru geri kazanım tasarımı ile uzun süre kararlı performans hedeflenir.
Uygulama Alanları
- Belediye içme suyu ve şebeke suyu iyileştirme hatları
- Endüstriyel proses suyu (gıda, içecek, kimya, ilaç ön arıtma)
- Atıksu geri kazanım ve yeniden kullanım projeleri
- Kazan besi suyu ve soğutma kulesi besi suyu hazırlama
- Paket tip, konteyner ve mobil RO sistemleri
Devreye Alma ve Bakım İçin Pratik Öneriler
- İlk çalıştırma: İlk permeatın bir kısmını atarak sistemin kademeli basınç artışıyla stabil hale gelmesini sağlayın.
- Ön arıtma disiplini: Kartuş filtrasyon, uygun koagülasyon/filtrasyon ve gerekli ise antiskalant dozajı; SDI ve kirlenme riskini düşürür.
- Oksidan kontrolü: Aktif karbon veya kimyasal indirgeme ile serbest klorun membrana ulaşmasını engelleyin.
- CIP tetikleyicileri: Permeat debisinde düşüş, tuz reddinde gerileme veya basınç düşümünde artış görüldüğünde uygun protokolle temizlik planlayın.
Sıkça Sorulan Sorular
TM710D 4040 için ideal ön arıtma hedefleri nelerdir?
Uygulamada hedef, membrana giren suyun askıda katı ve kolloidal yükünü azaltmaktır. Genel olarak SDI₁₅ değerinin 5’in altında tutulması, uygun kartuş filtrasyon (sistem tasarımına göre) ve gerekli durumlarda antiskalant/pH kontrolü yapılması; kirlenmeyi azaltarak debi ve reddiye stabilitesini destekler.
Serbest klor membrana hangi düzeyde zarar verir ve nasıl önlenir?
Poliamid TFC membranlar oksidanlara karşı hassastır. Beslemede serbest klorun < 0,1 ppm seviyesinde tutulması önerilir. Aktif karbon filtrasyonu veya uygun kimyasal indirgeme ile klor giderimi sağlanmalı, ayrıca dozajlama ve ORP kontrolü proses güvenliği için doğrulanmalıdır.
Nominal debi ve tuz reddi sahada neden farklı çıkabilir?
Nominal değerler standart test koşullarına göre tipiktir. Sahada besleme sıcaklığı, TDS/iletkenlik, geri kazanım oranı, konsantre tarafı basınç düşümü, membran yaşlanması ve kirlenme (organik, biyolojik, inorganik) gibi etkenler debi ve reddiyeyi doğrudan etkiler. Doğru dizayn, uygun ön arıtma ve düzenli performans takibi bu sapmaları minimize eder.
CIP (kimyasal temizlik) ne zaman planlanmalıdır?
Genellikle normalize permeat debisinde anlamlı düşüş, normalize tuz geçişinde artış veya basınç düşümünde yükselme gözlendiğinde CIP gündeme alınır. TM710D 4040, temizlik pH aralığı 1–13 ile farklı kirlenme tiplerine yönelik kimyasallara uyum sağlayacak şekilde tasarlanmıştır; yine de uygulama kimyası ve süreleri proses koşullarına göre belirlenmelidir.
