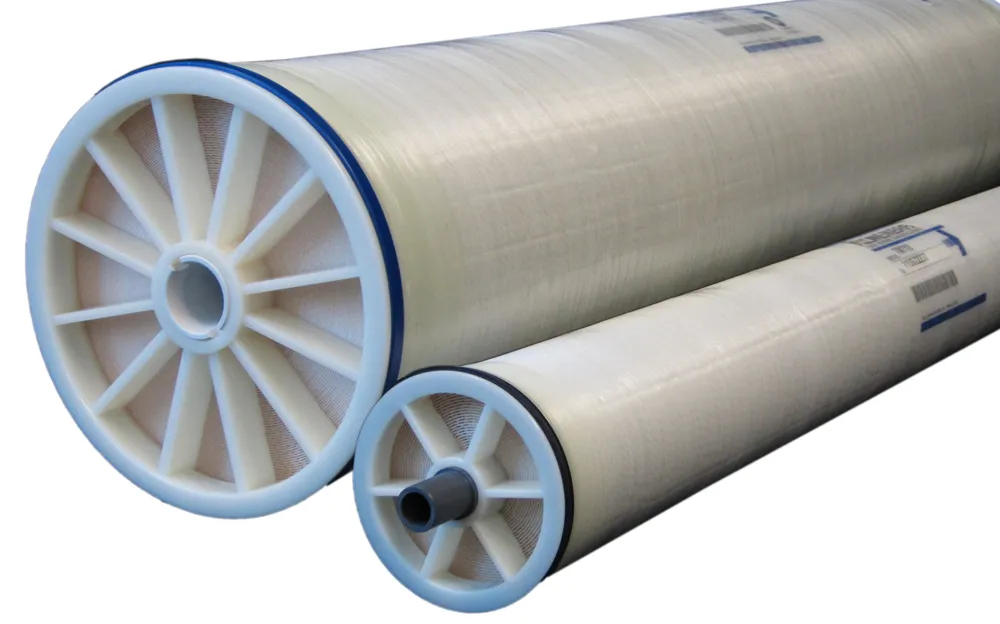

Toray TMG10D 4040 – Düşük Basınçlı Brakish Su Ters Ozmoz Membranı
Toray TMG10D 4040, brakish (tuzlu) su arıtımı için geliştirilmiş, düşük basınçta yüksek tuz giderimi sağlayan endüstriyel ters ozmoz (RO) membran elemanıdır. Çapraz bağlı tam aromatik poliamid ince film kompozit yapısı ve geliştirilmiş kimyasal dayanımı sayesinde, proses suyu ve içme suyu kalitesinde permeat üretirken, enerji tüketimini ve işletme maliyetlerini düşürmeye yardımcı olur. ISO 9001 standartlarına uygun, tam otomasyonlu üretim hatlarında üretilen TMG(D) serisi, belediyeler, endüstriyel tesisler, su geri kazanım sistemleri ve ticari RO üniteleri için güvenilir bir çözümdür.
Temel Teknik Özellikler
| Parametre | Değer |
|---|---|
| Membran tipi | Çapraz bağlı tam aromatik poliamid kompozit (TFC) |
| Eleman boyutu | 4040 (çap 4 inç / 101 mm, uzunluk 40 inç / 1.016 mm) |
| Aktif membran alanı | 87 ft² (yaklaşık 8 m²) |
| Nominal permeat debisi | 2,650 gpd (10.0 m³/gün) |
| Minimum permeat debisi | 2,120 gpd (8.0 m³/gün) |
| Nominal tuz reddi | 99.7% |
| Minimum tuz reddi | 99.5% |
| Feed spacer kalınlığı | 34 mil |
Yukarıdaki performans değerleri aşağıdaki standart test koşullarında geçerlidir: 150 psi (1.03 MPa) besleme basıncı, 25°C besleme sıcaklığı, 2,000 mg/L NaCl besleme konsantrasyonu, %15 geri kazanım oranı, pH 7.
Çalışma Limitleri ve İşletme Kriterleri
| Parametre | Değer |
|---|---|
| Maksimum işletme basıncı | 600 psi (4.1 MPa) |
| Önerilen tipik işletme basıncı | < 2.0 MPa (uygulamaya göre değişir) |
| Maksimum besleme suyu sıcaklığı | 113°F (45°C) |
| Maksimum SDI15 | 5 |
| Besleme suyu serbest klor | < 0.1 ppm (oksidanlar membrana girmeden önce giderilmelidir) |
| pH aralığı (sürekli çalışma) | 2 – 11 |
| pH aralığı (kimyasal temizlik) | 1 – 13 |
| Maksimum basınç düşümü / eleman | 15 psi (0.10 MPa) |
| Maksimum basınç düşümü / vessel | 50 psi (0.34 MPa) |
Membranlar sevkiyat öncesi yaklaşık %1 sodyum bisülfit çözeltisi ile korunmuş durumdadır. Devreye alma, duruş ve kimyasal uyumluluk için mutlaka Toray RO Handling Manual ve ilgili teknik dokümanlara göre hareket edilmelidir.
Toray TMG10D 4040’un Öne Çıkan Avantajları
- Düşük basınçta yüksek verim: Brakish su uygulamalarında daha düşük pompa basıncı ile çalışabildiği için enerji maliyetlerinin optimize edilmesine katkı sağlar.
- Geliştirilmiş kimyasal dayanım: Geniş pH aralığında (1–13 arası temizlik) CIP kimyasallarına dayanım sunarak agresif temizliklerde dahi membran ömrünü destekler.
- Yüksek tuz reddi: 99.7% nominal tuz reddi ile proses suyu, kazan besi suyu ve içme suyu kalitesinin sağlanmasına yardımcı olur; iletkenlik hedeflerine ulaşmayı kolaylaştırır.
- Kararlı performans: Optimize edilmiş feed spacer tasarımı ve TFC membran yapısı sayesinde kirlenmeye (fouling) karşı dayanım ve stabil permeat debisi sağlar.
- Uluslararası kalite güvencesi: ISO 9001 kalite yönetim sistemi altında üretilir; TMUS (ABD) üretimi TMG(D) serisi elemanlar NSF/ANSI 61 içme suyu sertifikasyonuna sahiptir.
Uygulama Alanları
Toray TMG10D 4040, kompakt 4 inç tasarımı sayesinde hem yeni projelerde hem de mevcut sistemlerin revizyonunda esnek entegrasyon imkânı sunar.
- Belediye içme suyu arıtma tesisleri (brakish yeraltı suları)
- Endüstriyel proses suyu hazırlama (gıda, içecek, tekstil, metal, kimya)
- Su geri kazanımı ve atıksu ileri arıtma üniteleri
- Yeraltı suyu tuzluluk giderimi (TDS düşürme)
- Otel, hastane ve ticari RO sistemleri
İşletme ve Bakım Önerileri
Uzun membran ömrü ve stabil performans için sistemin tasarım, devreye alma ve işletme adımlarında uygun proses kontrolü esastır.
- Kurulum ve duruşlarda biyolojik büyümeyi (biofouling) önlemek için, ön arıtılmış uygun kalitede su ile her iki günde bir 30–60 dakika süreyle sistem flush edilmelidir.
- İlk devreye alma esnasında ilk 1 saatlik permeat atılmalı; bu süre zarfında membran koruyucu kimyasalların sistemden uzaklaşması sağlanmalıdır.
- Besleme suyunda serbest klor ve diğer oksidanlar, membran yüzeyine ulaşmadan önce mutlaka giderilmelidir; aksi halde poliamid tabakada kalıcı oksidatif hasar oluşabilir.
- Basınç, debi, iletkenlik ve sıcaklık parametreleri düzenli olarak izlenmeli, ani basınç dalgalanmalarından kaçınılmalıdır.
- Dizayn geri kazanım oranı ve akı değerleri Toray tasarım kılavuzlarına göre belirlenmeli; aşırı geri kazanımdan kaçınılarak scaling riski minimize edilmelidir.
Projenize özel dizayn, vessel konfigürasyonu, seri-paralel dizilim ve ön arıtma seçimi için teknik ekibimizden mühendislik desteği talep edebilirsiniz. Stok durumu, teslim süresi ve fiyat teklifleri için ürün danışmanlarımızla iletişime geçerek Toray TMG10D 4040 ile sisteminizi optimize edebilirsiniz.
Sıkça Sorulan Sorular
Toray TMG10D 4040 için önerilen maksimum geri kazanım oranı nedir?
Maksimum geri kazanım oranı, besleme suyunuzun TDS, sertlik ve scaling potansiyeline bağlı olarak projeye özel hesaplanmalıdır; genel olarak brakish sularda tek basamakta %50–75 aralığında tasarım yapılırken, detaylı hesaplama için Langelier/ Stiff & Davis indeksleri ve Toray dizayn kılavuzları dikkate alınmalıdır.
TMG10D 4040 membranını ne sıklıkla kimyasal temizliğe (CIP) almak gerekir?
Temizlik periyodu, işletme koşullarına ve su kalitesine bağlıdır; tipik olarak başlangıç debisine göre %10–15 kapasite kaybı veya basınç düşümünde belirgin artış gözlendiğinde CIP önerilir. Birçok endüstriyel uygulamada 6–12 ay aralıklarla periyodik temizlik planlanır.
TMG10D 4040, yüksek silis içeren sular için uygun mudur?
Yüksek silis içeren sularda TMG10D 4040 kullanılabilir; ancak dizayn geri kazanımı, pH ve sıcaklık sınırları silis çökelmesini önleyecek şekilde ayarlanmalıdır. Gerekirse antiscalant dozajı ve iki kademeli dizayn gibi ilave önlemlerle silis scaling riski kontrol altına alınmalıdır.
Mevcut 4040 RO sistemimde farklı marka membranları Toray TMG10D 4040 ile karışık kullanabilir miyim?
Hidrolik denge, basınç düşümü ve performans izlenmesi zorlaşabileceği için aynı vessel içinde farklı tip membran karışımı tavsiye edilmez. Değişim planlanırken, en azından her vessel içinde tüm elemanların Toray TMG10D 4040 olacak şekilde standardize edilmesi önerilir.
