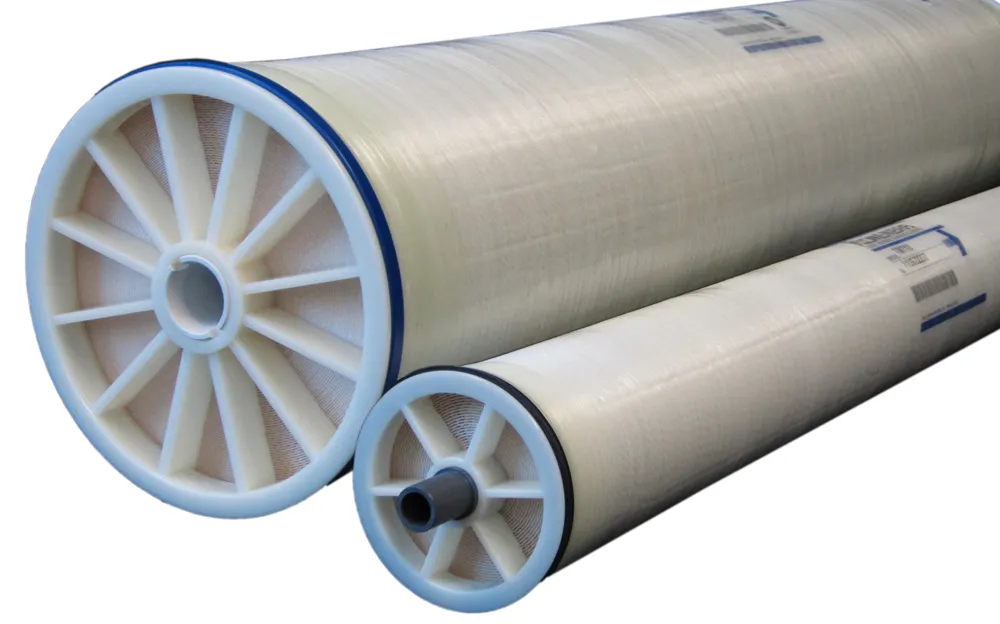

Toray TMG20D-400 Düşük Basınçlı BWRO Membran Elemanı (8040)
Toray TMG20D-400, brakish su ters ozmoz (BWRO) uygulamaları için geliştirilmiş, 8” x 40” (8040) standart ölçüsünde düşük basınçta yüksek tuz reddi sağlayan endüstriyel membran elemanıdır. Tam aromatik çapraz bağlı poliamid kompozit yapısı; içme suyu üretimi, proses suyu hazırlama ve geri kazanım projelerinde kararlı permeat kalitesi, uzun servis ömrü ve daha düşük enerji tüketimi hedefleyen işletmeler için güçlü bir tercihtir.
Düşük basınçta yüksek performans prensibi sayesinde, aynı kapasite hedefinde pompa seçimi daha verimli yapılabilir; bu da işletme maliyeti (OPEX) ve enerji tüketimi üzerinde doğrudan avantaj yaratır. 400 ft² (37 m²) membran alanı ve 34 mil besleme spacer tasarımı, akış dağılımını dengelerken kirlenme eğilimini kontrol etmeye yardımcı olur. Özellikle iyi tasarlanmış ön arıtma ile birlikte, düşük basınç düşümü ve stabil işletme koşulları elde edilebilir.
Öne Çıkan Avantajlar
- Yüksek tuz reddi: Düşük iletkenlikte permeat elde etmeye yardımcı olur; ürün suyu kalitesini daha öngörülebilir hale getirir.
- Düşük basınçta verimlilik: Daha düşük işletme basıncı potansiyeli ile enerji giderlerini azaltma hedefini destekler.
- Yüksek debi kapasitesi: Yüksek üretim kapasitesi sayesinde kompakt skid tasarımları ve eleman sayısında optimizasyon imkânı sağlar.
- Geniş pH dayanımı: Sürekli işletmede ve kimyasal temizlikte geniş pH aralıkları, farklı kirlenme tiplerine uygun CIP senaryolarını kolaylaştırır.
- Uzun ömür odaklı yapı: Uygun SDI ve klor kontrolü ile daha uzun membran ömrü ve daha düşük toplam sahip olma maliyeti hedeflenir.
Toray TMG20D-400 Teknik Verileri
| Toray TMG20D-400 Teknik Verileri | |
|---|---|
| Membran tipi | Brakish su ters ozmoz (BWRO), düşük basınç sınıfı |
| Standart ölçü | 8040 (8” x 40”) endüstriyel eleman |
| Membran malzemesi | Çapraz bağlı, tam aromatik poliamid kompozit |
| Aktif membran alanı | 400 ft² (37 m²) |
| Besleme spacer | 34 mil |
| Nominal tuz reddi | %99,7 |
| Minimum tuz reddi | %99,5 |
| Nominal ürün debisi | 12.100 gpd (45,8 m³/gün) |
| Minimum ürün debisi | 10.300 gpd (39,0 m³/gün) |
| Maksimum çalışma basıncı | 600 psi (4,1 MPa) |
| Önerilen işletme basıncı | < 2,0 MPa (uygulama ve tasarıma bağlı) |
| Maksimum besleme sıcaklığı | 45 °C |
| Maksimum SDI₁₅ | 5 (ön arıtma sonrası besleme suyu) |
| Sürekli çalışma pH aralığı | 2–11 |
| Kimyasal temizlik pH aralığı | 1–13 |
| Beslemede serbest klor | < 0,1 ppm (oksidatif hasar riskine karşı) |
| Maks. basınç düşümü (eleman) | 15 psi (0,10 MPa) |
| Maks. basınç düşümü (basınç kabı) | 50 psi (0,34 MPa) |
| Boyutsal veriler | Çap: 7,9 in (201 mm) | Uzunluk: 40 in (1.016 mm) | Merkez boru: 1,125 in (29 mm) |
| Test koşulları | 150 psi (1,03 MPa), 25 °C, 2.000 mg/L NaCl, %15 geri kazanım, pH 7 |
Uygulama Alanları ve Sistem Uyumu
Toray TMG20D-400, özellikle orta tuzlulukta yeraltı suları ve brakish kaynaklarda, iletkenliği düşürmek ve proses ihtiyaçlarını güvence altına almak için yaygın biçimde kullanılır. 8040 standart formu sayesinde birçok basınç kabı ve endüstriyel RO skid tasarımıyla uyumludur.
- Belediye içme suyu arıtımı: Düşük iletkenlik hedefleri ve kararlı kalite için BWRO bariyeri.
- Endüstriyel proses suyu: Gıda, içecek, enerji, tekstil, kimya ve elektronik uygulamalarında düşük TDS gereksinimleri.
- Geri kazanım ve yeniden kullanım: Arıtılmış atıksu/gri su hattında RO kademesi olarak su verimliliğini artırma.
- DI/EDI öncesi RO: Demineralizasyon yükünü azaltarak reçine/EDI verimini destekleme.
İşletme, Ön Arıtma ve Bakım İçin Teknik Notlar
Ön arıtma performansı membran ömrünü belirler
BWRO membranlarda sürdürülebilir performans için SDI kontrolü, askıda katı madde yönetimi ve uygun kimyasal koşullandırma kritik önemdedir. SDI₁₅ değerinin hedef aralıkta tutulması; basınç düşümü artışını, akı kaybını ve sık CIP ihtiyacını azaltmaya yardımcı olur.
Oksidan yönetimi
Poliamid membranlar oksitleyicilere duyarlıdır. Besleme suyunda serbest klor ve benzeri oksidanlar kontrol altında tutulmalı, gerekirse uygun indirgeme kimyasalı veya aktif karbon gibi çözümler değerlendirilmelidir.
CIP ve izleme disiplini
Basınç düşümü, permeat debisi ve tuz geçişi trendleri düzenli takip edilmelidir. Eleman başına basınç düşümü limitlerine yaklaşan sistemlerde, gecikmeden planlı temizlik uygulanması membran yüzeyinin geri kazanımını kolaylaştırır ve servis ömrünü uzatır.
Sıkça Sorulan Sorular
Toray TMG20D-400 hangi su tipleri için daha uygundur?
TMG20D-400, brakish su (orta tuzlulukta yeraltı/yüzey suları) için optimize edilmiş BWRO elemanıdır. Yüksek tuzluluklu deniz suyu uygulamaları için SWRO sınıfı membranlar tercih edilmelidir.
“Düşük basınç” membran seçimi enerji tüketimini nasıl etkiler?
Düşük basınç sınıfı BWRO membranlar, hedeflenen permeat debisini daha düşük işletme basıncında sağlayabildiği için pompa güç ihtiyacını azaltmaya yardımcı olur. Gerçek enerji kazancı; besleme iletkenliği, sıcaklık, geri kazanım, ön arıtma kalitesi ve sistem hidrolik kayıplarına bağlıdır.
TMG20D-400 için SDI₁₅ neden kritik bir parametredir?
SDI₁₅, besleme suyundaki kolloidal/fouling potansiyelini gösteren pratik bir göstergedir. Yüksek SDI; daha hızlı kirlenme, artan basınç düşümü ve daha sık CIP ihtiyacı doğurabilir. Bu nedenle membran performansını korumak için SDI₁₅ değerinin kontrol altında tutulması önerilir.
Kimyasal temizlikte pH 1–13 aralığı ne ifade eder?
Bu aralık, membranın kısa süreli kimyasal temizlik (CIP) operasyonlarında asidik ve bazik temizlik reçetelerine toleransını ifade eder. Uygulanacak kimyasal, konsantrasyon, sıcaklık ve süre; kirlenme tipine göre belirlenmeli ve sistem ekipman uyumluluğu gözetilmelidir.
