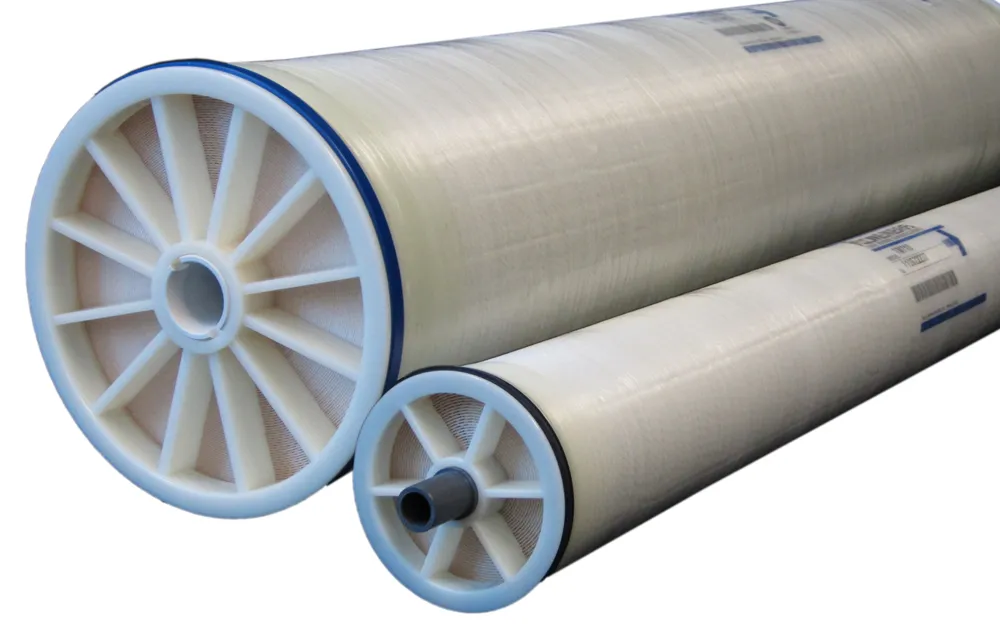

Toray TMH20A-400 Ultra Düşük Basınçlı Brakish Su RO Membran Elemanı
Toray TMH20A-400, brakish (hafif tuzlu) su arıtımı için geliştirilmiş, ultra düşük işletme basıncında yüksek performans sağlayan endüstriyel ters ozmoz (RO) membran elemanıdır. Tam aromatik, çapraz bağlı poliamid ince film kompozit (TFC) yapısı sayesinde yüksek tuz reddi iletkenlik kontrolünü güçlendirirken, düşük basınç ihtiyacı sayesinde pompa enerji tüketimini azaltarak toplam işletme maliyetlerini düşürmeye yardımcı olur.
Standart 8040 form faktörü ile 8 inç basınç kaplarıyla uyumlu olan TMH20A-400; kapasite artırımı, retrofit ve modernizasyon projelerinde hızlı devreye alma hedefleyen tesisler için pratik bir tercihtir. Toray’in otomatik üretim altyapısı ve %100 ıslak test yaklaşımı, elemandan elemana performans sapmalarını minimize ederek daha öngörülebilir işletme sağlar. Enerji verimliliği arayan belediye içme suyu uygulamalarından endüstriyel proses suyuna kadar geniş bir kullanım alanına hitap eder.
Neden Toray TMH20A-400?
- Ultra düşük basınçta çalışma: Düşük besleme basıncıyla hedef debilere ulaşarak enerji tüketimini azaltmaya destek olur.
- Yüksek tuz reddi: Nominal %99.3 tuz reddi ile permeat kalitesini stabilize etmeye yardımcı olur.
- Yüksek permeat debisi: 400 ft² aktif alan ile daha yüksek üretim kapasitesi hedefleyen hatlarda avantaj sağlar.
- Geniş pH işletme penceresi: Sürekli işletmede pH 2–11; CIP temizlikte pH 1–12 aralığı.
- Dayanıklı spacer tasarımı: 34 mil besleme ayırıcı ile akış dağılımını iyileştirerek kirlenme eğilimini yönetmeye katkı sağlar.
Başlıca Uygulama Alanları
- Belediye içme suyu arıtımı: TDS, sertlik, sülfat, nitrat gibi iyonların azaltılması.
- Endüstriyel proses suyu: Kazan besi suyu, yıkama suyu ve kritik proses suyu hazırlama.
- Su geri kazanımı: Arıtılmış atıksuyun ileri arıtım ile yeniden kullanımı.
- Ön arıtma sonrası RO kademesi: Filtrasyon/UF/yumuşatma sonrası son parlatma (polishing) uygulamaları.
Toray TMH20A-400 Teknik Verileri
| Toray TMH20A-400 Teknik Verileri | |
|---|---|
| Membran tipi | TFC (ince film kompozit), tam aromatik çapraz bağlı poliamid |
| Uygulama | Brakish su (hafif tuzlu su) ters ozmoz |
| Element formatı | 8040 (8 inç çap, 40 inç uzunluk) endüstriyel standart |
| Aktif membran alanı | 400 ft² (yaklaşık 37 m²) |
| Nominal tuz reddi | %99.3 |
| Minimum tuz reddi | %99.0 |
| Nominal permeat debisi | 11,000 gpd (41.6 m³/gün) |
| Minimum permeat debisi | 8,800 gpd (33.3 m³/gün) |
| Besleme spacer kalınlığı | 34 mil |
| Maksimum işletme basıncı | 365 psi (2.5 MPa) |
| Maksimum besleme suyu sıcaklığı | 45 °C |
| Maksimum SDI15 | 5 (ön arıtma ile kontrol edilmelidir) |
| Sürekli çalışma pH aralığı | pH 2–11 |
| Kimyasal temizlik pH aralığı | pH 1–12 |
| Eleman başına maksimum basınç düşümü | 15 psi (0.10 MPa) |
| Basınç kabı başına maksimum basınç düşümü | 50 psi (0.34 MPa) |
| Oksitleyici toleransı | Serbest klor ve oksitleyiciler tespit edilemez seviyede olmalıdır (0 ppm hedef) |
| Standart test koşulları | 100 psi, 25 °C, 500 mg/L NaCl, %15 geri kazanım, pH 7 |
| Boyutlar | Dış çap 7.9 in (201 mm), uzunluk 40 in (1,016 mm), core 1.125 in (29 mm) |
İşletme ve Tasarımda Kritik Noktalar
TMH20A-400, düşük basınçta yüksek verim hedefleyen sistemlerde doğru ön arıtma ile birlikte kullanıldığında uzun servis ömrü ve stabil performans sunar. SDI15 ≤ 5 olacak şekilde tasarlanmış filtrasyon hattı (multimedya/karteş/UF gibi) membran kirlenmesini azaltmaya yardımcı olur. Membran kimyası oksitleyicilere hassas olduğundan, besleme suyunda serbest klorun sıfırlanması kritik bir gerekliliktir.
Depolama, Devreye Alma ve Koruma Önerileri
- Koruma kimyası: Elemanlar koruyucu çözelti ile vakumlu ambalajda gelir; ilk devreye almada başlangıç permeatı belirli süre deşarj edilmelidir.
- Duruş yönetimi: Uzun duruşlarda biyolojik aktiviteyi sınırlamak için uygun koruma prosedürü veya planlı flush uygulanmalıdır.
- CIP uyumu: Kirlenme tipine göre asidik/alkalik temizlik senaryolarında pH limitlerine uyulmalı, sıcaklık ve temas süresi kontrollü yürütülmelidir.
Sıkça Sorulan Sorular
TMH20A-400 neden “ultra düşük basınçlı” olarak sınıflandırılır?
Bu seri, brakish su uygulamalarında hedef permeat debisine daha düşük besleme basınçlarında ulaşacak şekilde optimize edilmiştir. Bu durum pompa enerji tüketimini azaltmaya yardımcı olur; ancak gerçek basınç ihtiyacı besleme TDS’ine, sıcaklığa, geri kazanıma ve hat kayıplarına bağlı olarak değişir.
Maksimum SDI15 5 ne anlama gelir, aşılırsa ne olur?
SDI15, besleme suyundaki kolloidal/partikül yükünü gösteren bir kirlenme indeksidir. Değerin 5’in üzerinde olması, membran yüzeyinde daha hızlı tıkanma, artan basınç düşümü ve daha sık kimyasal temizlik ihtiyacı doğurabilir. Bu nedenle uygun ön arıtma ve stabil işletme şartları önemlidir.
Serbest klor neden 0 ppm olmalıdır?
TFC poliamid membranlar oksitleyicilere karşı hassastır. Serbest klor ve benzeri oksitleyiciler, membran aktif tabakasında geri dönüşü zor oksidatif hasar oluşturabilir; bu da tuz reddinin düşmesine ve permeat kalitesinin bozulmasına yol açabilir. Bu yüzden RO öncesinde klor giderimi zorunlu kabul edilir.
8040 elementin sisteme entegrasyonunda nelere dikkat edilmelidir?
Basınç kabının 8 inç standardıyla uyumun yanı sıra, debi/akı tasarımı, kademeler arası geri kazanım, eleman başına basınç düşümü limitleri ve doğru permeat sızdırmazlık elemanlarının kullanımı kritik önemdedir. Ayrıca devreye alma sırasında kademeli basınçlandırma ve doğru flush prosedürü, erken dönem kirlenme riskini azaltır.
