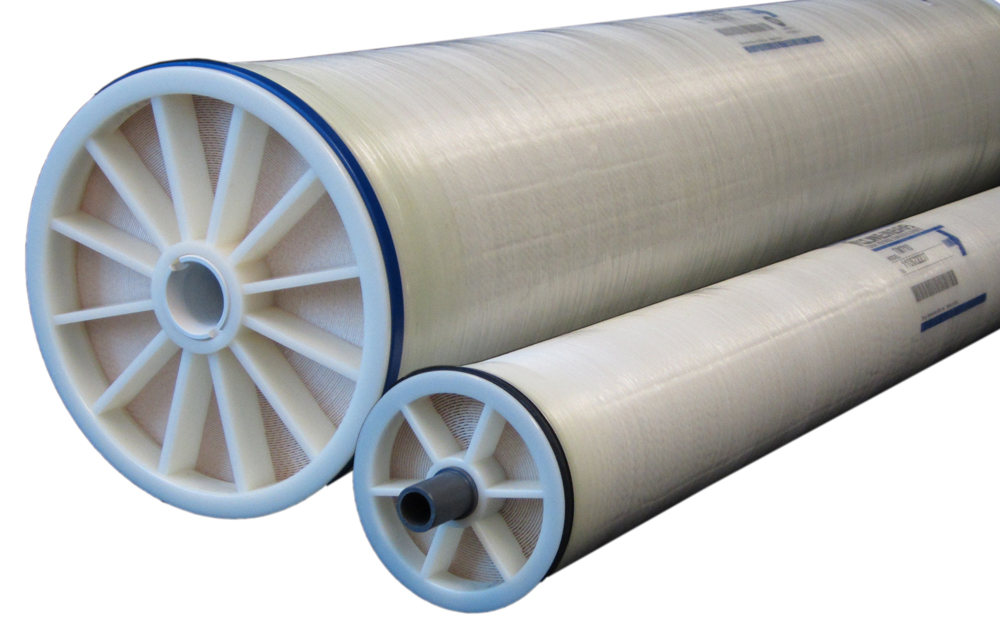

Toray TM720D-400 8040 Yüksek Tuz Giderimli Brakış Suyu RO Membranı
Toray TM720D-400 8040, yüksek tuzluluk içeren brakış su kaynaklarından düşük iletkenlikte, güvenilir ve istikrarlı permeat üretmek için tasarlanmış endüstriyel ters ozmoz (RO) membran elemanıdır. Çapraz bağlı, tamamen aromatik poliamid ince film kompozit (TFC) membran yapısı sayesinde hem yüksek tuz giderimi hem de uzun servis ömrü sağlar. ISO 9001 kalite güvencesi altında üretilen bu model, belediye içme suyu tesislerinden endüstriyel proses suyu hatlarına, su geri kazanımı ve yeniden kullanım projelerine kadar geniş bir yelpazede güvenle tercih edilir.
TM700D serisinin bir üyesi olan Toray TM720D-400, 8040 formatı ve 400 ft² (37 m²) efektif membran alanı ile yüksek kapasite sunarken, optimize edilmiş 34 mil besleme spacer tasarımı sayesinde kirlenme eğilimini azaltmaya ve temizleme aralıklarını uzatmaya yardımcı olur. Yüksek tuz reddi (%99,80 nominal) ile ters ozmoz sistemlerinizde daha düşük iletkenlik, daha az karışık yatak reçine tüketimi ve daha kararlı ürün suyu kalitesi elde etmenizi destekler.
Teknik Özellikler ve Performans Değerleri
| Parametre | Değer |
|---|---|
| Seri | TM700D Yüksek Tuz Giderimli Brakış Su RO |
| Model | Toray TM720D-400 |
| Format | 8040 endüstriyel spiral sarım |
| Membran Alanı | 400 ft² (yaklaşık 37 m²) |
| Nominal Tuz Reddi | %99,80 |
| Minimum Tuz Reddi | %99,65 |
| Nominal Permeat Debisi | 11.000 gpd (41,6 m³/gün) |
| Minimum Permeat Debisi | 8.900 gpd (33,6 m³/gün) |
| Besleme Spacer Kalınlığı | 34 mil |
| Standart Çap | 7,9 in (201 mm) |
| Standart Uzunluk | 40 in (1.016 mm) |
| Permeat Borusu Çapı | 1,125 in (29 mm) |
| Test Koşulları | 225 psi, 25°C, 2.000 mg/L NaCl, %15 geri kazanım, pH 7 |
Yukarıdaki performans değerleri Toray fabrika test koşullarına göre verilmiştir. Gerçek saha performansı; besleme suyu kalitesi, sıcaklık, geri kazanım oranı, işletme basıncı ve ön arıtma kalitesine bağlı olarak değişiklik gösterebilir. Bu nedenle sistem tasarımında mutlaka Toray tasarım yazılımları ve teknik kılavuzları referans alınmalıdır.
Öne Çıkan Avantajlar ve Kullanım Faydaları
Yüksek Tuz Giderimi ve Düşük İletkenlik
- %99,80 nominal tuz reddi: Brakış su kaynaklarından içme suyu veya proses suyu üretiminde düşük iletkenlik hedeflerini kolaylaştırır.
- Stabil permeat kalitesi: Değişken besleme tuzluluğuna rağmen kararlı ürün suyu kalitesi sunarak downstream ekipmanlarını korur.
Uzun Membran Ömrü ve Düşük İşletme Maliyeti
- Geliştirilmiş kimyasal tolerans: Geniş pH aralığında (sürekli 2–11, CIP’de 1–13) temizlik olanağı sağlayarak membran ömrünü uzatmaya yardımcı olur.
- Düşük toplam sahip olma maliyeti: Yüksek tuz reddi sayesinde karışık yatak reçine, deiyonizasyon ve parlatma kademelerinde kimyasal tüketimini azaltır.
Kirlenmeye Dayanıklı Tasarım
- 34 mil spacer: Kanal içi akışı optimize ederek partikül birikimini ve çamurlaşmayı azaltmaya yardımcı olur, daha uzun CIP aralıkları hedeflenmesini destekler.
- Kontrollü basınç düşümü: Uygun hidrolik tasarımla birleştirildiğinde membrandaki diferansiyel basınç artışını sınırlandırarak fouling riskini düşürür.
Standartlara Uygunluk ve Güvenilirlik
- ISO 9001 üretim güvencesi: Parti bazında izlenebilirlik ve tutarlı üretim kalitesi.
- NSF/ANSI 61 sertifikası: ABD tesisinde (TMUS) üretilen elemanlar, içme suyu uygulamalarında malzeme uygunluğunu belgelendirir.
Tipik Uygulamalar
- Belediye içme suyu arıtma tesisleri (brakış yeraltı suyu, kuyu suyu, nehir suyu)
- Endüstriyel proses suyu üretimi (enerji santralleri, petrokimya, gıda-içecek, metal kaplama vb.)
- Atıksu geri kazanımı ve yeniden kullanım sistemleri
- Demineralizasyon ön arıtımı ve ultra saf su sistemleri için RO kademeleri
Çalışma Limitleri ve İşletme Şartları
| Parametre | Değer |
|---|---|
| Maksimum İşletme Basıncı | 600 psi (4,1 MPa) |
| Maksimum Besleme Sıcaklığı | 113°F (45°C) |
| Maksimum SDI15 | 5 (önerilen daha düşük SDI ile daha uzun membran ömrü) |
| Besleme Serbest Klor | < 0,1 ppm (oksidanlar mutlaka uzaklaştırılmalıdır) |
| Sürekli Çalışma pH Aralığı | 2 – 11 |
| CIP (Temizlik) pH Aralığı | 1 – 13 (sınırlı süreli temas) |
| Maksimum Basınç Düşümü / Eleman | 15 psi (0,10 MPa) |
| Maksimum Basınç Düşümü / Pressure Vessel | 50 psi (0,34 MPa) |
Bu limitlerin üzerinde çalışmak, membran hasarı, hızlandırılmış kimyasal yaşlanma veya performans kaybına yol açabilir. Tasarım aşamasında debi, geri kazanım ve basınç değerleri bu sınırlar dikkate alınarak belirlenmelidir.
Kurulum, Saklama ve Bakım Önerileri
- Sevkiyat ve saklama: Tüm elemanlar fabrikada ıslak test edilir, %1 sodyum metabisülfit çözeltisi ile korunur ve oksijen bariyerli vakum ambalaj içinde sevk edilir. Uzun süreli stoklamada serin ve doğrudan güneş almayan alanlar tercih edilmelidir.
- İlk devreye alma: Sistemin devreye alınmasında ilk 1 saatlik permeatın boşa drene edilmesi gerekir. Bu süre boyunca kimyasal kalıntılar ve koruyucu solüsyon tamamen uzaklaştırılır.
- Dur-kalk çalışma: Sistem duruşlarında biyolojik büyümeyi önlemek için, ön arıtılmış kaliteli suyla her 2 günde bir en az 30–60 dakika süreyle flush yapılması tavsiye edilir.
- Oksidan kontrolü: Besleme suyundaki serbest klor ve diğer oksidanlar, özellikle ağır metal katalizörleri mevcudiyetinde membran oksidasyonuna ve geri dönüşümsüz hasara yol açabilir. İşletmeye almadan önce klorun aktif karbon, sodyum metabisülfit vb. ile giderilmesi zorunludur.
- CIP stratejisi: Basınç düşümü artışı, permeat debisi düşüşü veya tuz reddi kaybı gözlendiğinde, Toray’ın önerdiği alkali ve asit CIP kimyasalları ve sıcaklık/pH limitleri dikkate alınarak kimyasal temizlik planlanmalıdır.
Toray TM720D-400 8040, yeni kurulumlarda yüksek performanslı bir çözüm sunarken, mevcut RO sistemlerinizde retrofit amaçlı kullanıldığında da çoğu 8040 housing ile uyum sağlar. Doğru membran seçimi, hidrolik dizayn, ön arıtma ve CIP stratejisi ile bir araya geldiğinde, uzun vadede düşük işletme maliyeti ve yüksek su kalitesi elde etmenize yardımcı olur.
Sıkça Sorulan Sorular
TM720D-400 8040, mevcut 8040 RO housing’lerime doğrudan uyum sağlar mı?
Standardize 8040 formatında üretildiği için, çoğu endüstriyel RO sistemde kullanılan 8 inç pressure vessel’lere mekanik olarak uyum sağlar. Ancak O-ring, adaptör ve interconnector yapınızın Toray elemanlarıyla uyumlu olması gerekir; tasarım dokümanları ve mevcut sistem ölçüleriniz mutlaka kontrol edilmelidir.
Bu membranı yüksek geri kazanımlı (örneğin %75–85) brakış su sistemlerinde kullanabilir miyim?
Evet, uygun ön arıtma (SDI kontrolü, bulanıklık, demir-mangan giderimi vb.) ve doğru hidrolik tasarım sağlandığında TM720D-400 yüksek geri kazanım oranlarında da başarıyla kullanılabilir. Ancak geri kazanım arttıkça konsantre tarafı tuzluluk ve kirlenme potansiyeli yükseleceğinden, basınç düşümü limitleri ve önerilen akı değerleri mutlaka Toray tasarım kılavuzlarına göre hesaplanmalıdır.
Kimyasal temizlik (CIP) için önerilen pH ve sıcaklık kombinasyonları nelerdir?
TM720D-400 için CIP pH aralığı 1–13’tür. Tipik olarak organik ve biyolojik kirlenmeler için pH 10–12 aralığında alkali deterjanlar, inorganik birikimler ve metal hidroksitler için pH 1,5–3 aralığında asidik kimyasallar kullanılır. Temizlik sıcaklığı genellikle 25–35°C seviyesinde tutulur ve 45°C maksimum işletme sıcaklığı aşılmamalıdır. Detaylı temizlik reçetesi için Toray’ın teknik kılavuzları esas alınmalıdır.
