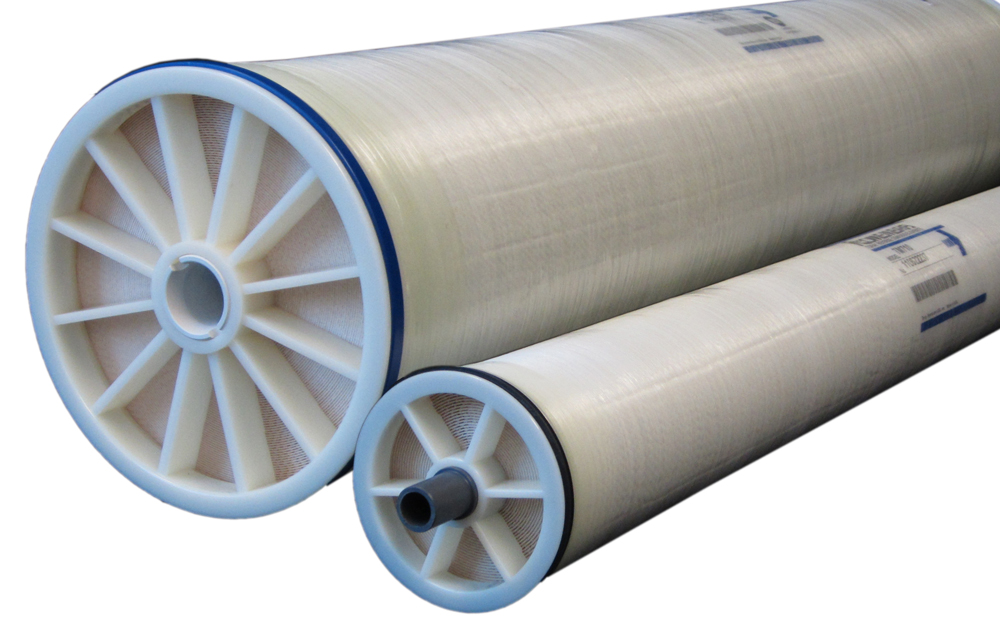

Toray TM720D-440 8040 Ters Ozmoz Membran Elemanı
Toray TM720D-440 8040, acı su (brackish water) uygulamalarında yüksek tuz reddi hedefleyen tesisler için geliştirilmiş, 8040 endüstriyel ölçüde ters ozmoz (RO) membran elemanıdır. TM700D serisinin bu modeli; çapraz bağlı, tamamen aromatik poliamid ince film kompozit (TFC) yapısı sayesinde yüksek seçicilik, kararlı permeat kalitesi ve proses dalgalanmalarına karşı güvenilir performans sunar.
Yaklaşık 440 ft² (41 m²) aktif membran alanı ile, daha az elemanla istenen debi ve kaliteye ulaşmayı kolaylaştırır. Bu da basınç kapları ve skid boyutunu optimize ederek ilk yatırım maliyetini düşürürken; doğru ön arıtma ve işletme koşullarında düşük enerji tüketimi ve uzun servis ömrü ile toplam sahip olma maliyetini azaltmaya yardımcı olur.
Öne Çıkan Avantajlar
- Yüksek tuz reddi: İletkenlik kontrolünün kritik olduğu proseslerde daha stabil permeat kalitesi
- Geliştirilmiş kimyasal dayanım: Zorlu endüstriyel koşullarda daha güvenli işletme penceresi
- 28 mil feed spacer: Hidrolik dağılımı destekleyen akış kanalı yapısı ile fouling yönetimine katkı
- 8040 uyumluluğu: Yaygın 8” basınç kapları ve endüstriyel RO dizaynları ile kolay entegrasyon
Tipik Kullanım Alanları
- Belediye içme suyu üretimi (ön arıtılmış yeraltı ve yüzey suları)
- Endüstriyel proses suyu hazırlama (gıda-içecek, kimya, ilaç, tekstil, enerji)
- Kazan besi suyu ve kritik ekipman koruması (korozyon ve taş oluşum riskinin azaltılması)
- Su geri kazanım ve geri devir hatları (arıtılmış atıksudan proses suyu üretimi)
Teknik Veriler
| Toray TM720D-440 8040 Teknik Verileri | |
|---|---|
| Membran tipi | İnce film kompozit (TFC), tamamen aromatik poliamid |
| Seri / kullanım | TM700D, yüksek red oranlı acı su RO, geliştirilmiş kimyasal tolerans |
| Nominal tuz reddi | %99,80 |
| Minimum tuz reddi | %99,65 |
| Nominal permeat debisi | 12.100 gpd (45,7 m³/gün) |
| Minimum permeat debisi | 9.800 gpd (37,0 m³/gün) |
| Aktif membran alanı | 440 ft² (yaklaşık 41 m²) |
| Feed spacer | 28 mil |
| Maksimum işletme basıncı | 600 psi (4,1 MPa) |
| Maksimum besleme sıcaklığı | 45 °C |
| Maksimum SDI₁₅ | 5 (daha düşük SDI, daha uzun ömür için önerilir) |
| Serbest klor toleransı | < 0,1 ppm (oksidanlardan kaçınılmalıdır) |
| Sürekli çalışma pH aralığı | 2 – 11 |
| Kimyasal temizlik (CIP) pH aralığı | 1 – 13 |
| Eleman başına maksimum basınç kaybı | 15 psi (0,10 MPa) |
| Basınç kabı başına maksimum basınç kaybı | 50 psi (0,34 MPa) |
| Boyutlar (8040) dış çap | 7,9 inç (201 mm) |
| Boyutlar (8040) eleman uzunluğu | 40 inç (1.016 mm) |
| Boyutlar (8040) merkez port çapı | 1,125 inç (29 mm) |
Standart Test Koşulları (Performans Referansı)
- Besleme basıncı: 225 psi (1,55 MPa)
- Besleme suyu sıcaklığı: 25 °C
- Besleme tuzluluğu: 2.000 mg/L NaCl
- Sistem geri kazanımı: %15
- pH: 7
Debi ve tuz reddi değerleri bu koşullarda ölçülen tipik performansı ifade eder. Sahada; sıcaklık, besleme iletkenliği, geri kazanım, ön arıtma kalitesi, akış hızları ve kirlenme eğilimi gibi parametreler sonuçları doğrudan etkiler.
İşletme, Devreye Alma ve Bakım Notları
- Membranlar ıslak test edilerek, genellikle %1 sodyum metabisülfit ile konservasyonlu şekilde sevk edilir.
- İlk devreye almada, membranın korunması ve stabilizasyon için ilk permeatın drenaja alınması önerilir.
- Serbest klor ve oksitleyiciler TFC yapıya zarar verebilir; deklorinasyon ve uygun kimyasal dozaj kontrolü kritik önemdedir.
- Basınç kaybı artışı, debi düşüşü veya tuz geçişi yükselişi gözlenirse, uygun kimyasal ve prosedürle CIP temizliği planlanmalıdır.
- Duruşlarda biyolojik riskleri azaltmak için periyodik flush ve uzun duruşlarda uygun konservasyon uygulanmalıdır.
Sıkça Sorulan Sorular
TM720D-440 8040 hangi su kalitesi aralığında daha verimli çalışır?
Bu model, acı su karakterindeki ön arıtılmış beslemelerde yüksek tuz reddi ve kararlı permeat kalitesi için tasarlanmıştır. Uygun verimlilik için düşük SDI, kontrollü geri kazanım ve işletme basıncı ile akış hızlarının üretici limitleri içinde tutulması gerekir. Besleme iletkenliği yükseldikçe gerekli basınç artabileceğinden, tasarım aşamasında hedef permeat kalitesi ve enerji tüketimi birlikte değerlendirilmelidir.
28 mil feed spacer ne sağlar, seçimde neden önemlidir?
28 mil spacer, besleme kanalında akış dağılımını destekleyerek kirlenme eğiliminde daha stabil hidrolik koşullar oluşturmayı hedefler. Uygulamada; askıda katı, organik yük ve biyolojik aktiviteye bağlı fouling riskinin yönetiminde etkili olabilir. Ancak spacer seçimi tek başına yeterli değildir; doğru ön arıtma, uygun çapraz akış ve doğru geri kazanım ayarı ile birlikte düşünülmelidir.
Serbest klor neden bu kadar kritik ve nasıl kontrol edilmelidir?
Aromatik poliamid TFC membranlar oksitleyicilere karşı hassastır; serbest klor membran yüzeyinde geri dönüşü zor performans kaybına yol açabilir. Bu nedenle ön arıtmada deklorinasyon (örneğin sodyum metabisülfit dozajı) uygulanmalı, dozaj aşımı da izlenmelidir. Sürekli ölçüm ve proses kontrolü ile serbest klor değerinin limit altında kaldığından emin olunmalıdır.
Membran değişimi veya revizyonunda bu elemanı mevcut 8040 sistemime takabilir miyim?
TM720D-440 8040, 8” endüstriyel basınç kapları ile uyumludur; ancak sorunsuz entegrasyon için basınç kabı modeline uygun adaptör, doğru O-ring tipi ve bağlantı standardı kontrol edilmelidir. Ayrıca mevcut sistemin geri kazanım, akış hızları ve basınç kaybı limitleri yeni elemanın performans hedefleriyle uyumlu olacak şekilde doğrulanmalıdır.
