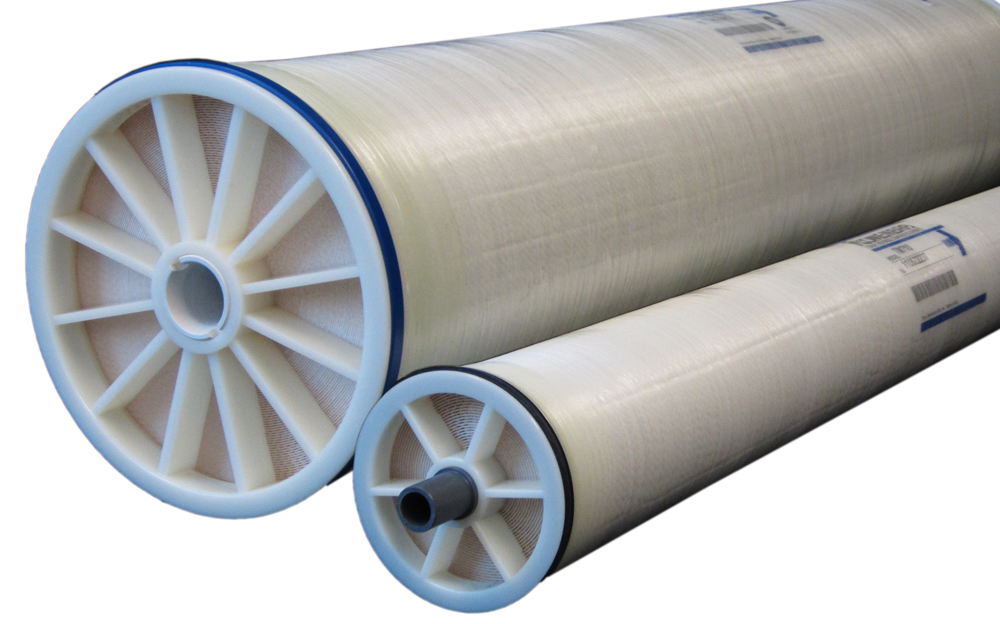

Toray TMH20A-440C Ultra-Düşük Basınç Brackish Water (Tuzlu Su) RO Membranı
Toray TMH20A-440C, TMHA serisinin ultra-düşük basınçta yüksek debi ve yüksek tuz reddi hedefleyen 8” x 40” (8040) ters ozmoz (RO) membran elemanıdır. Çapraz bağlı tam aromatik poliamid kompozit membran yapısı; belediye şebeke suyu, kuyu suyu, hafif tuzlu (brackish) beslemeler ve su geri kazanımı gibi zorlu uygulamalarda tutarlı permeat kalitesi sağlamaya odaklanır. Yüksek aktif alanı (440 ft² / 41 m²) sayesinde daha az elemanla hedef debilere ulaşmayı kolaylaştırır; düşük işletme basıncı yaklaşımı ise sistemin toplam enerji tüketimini ve pompa yükünü azaltmaya yardımcı olur.
Öne Çıkan Teknik Avantajlar
- Ultra-düşük basınçta verimli çalışma: Aynı permeat hedefi için daha düşük basınç ihtiyacı, enerji maliyetlerini aşağı çekmeye destek olur.
- Yüksek tuz reddi: %99,3 nominal tuz reddi ile permeat iletkenliğini kontrol altında tutmaya yardımcı olur.
- Optimize besleme ayırıcı (28 mil): Akış dağılımını iyileştirerek kirlenme eğilimini ve basınç kaybını yönetmeye katkı sağlar.
- Standart 8040 uyumu: 8” basınç kapları ve yaygın sistem tasarımlarıyla geniş uyumluluk.
Teknik Veriler
| Toray TMH20A-440C Teknik Verileri | |
|---|---|
| Seri / Model | TMHA / TMH20A-440C |
| Eleman Boyutu | 8” x 40” (8040) |
| Membran Kimyası | Çapraz bağlı tam aromatik poliamid kompozit |
| Aktif Membran Alanı | 440 ft² (41 m²) |
| Nominal Permeat Debisi | 12.100 gpd (45,7 m³/gün) |
| Minimum Permeat Debisi | 9.700 gpd (36,7 m³/gün) |
| Nominal Tuz Reddetme | %99,3 |
| Minimum Tuz Reddetme | %99,0 |
| Besleme Ayırıcı Kalınlığı | 28 mil |
Performans Test Koşulları (Referans)
Yukarıdaki nominal değerler, standart test koşullarında elde edilmiştir: 100 psi (0,69 MPa) besleme basıncı, 25 °C, NaCl 500 mg/L, %15 geri kazanım, pH 7. Sahadaki gerçek performans; besleme suyu sıcaklığı, toplam çözünmüş madde (TDS), organik yük, SDI, geri kazanım oranı ve ön arıtma kalitesine bağlı olarak değişir.
İşletim Limitleri ve Sistem Tasarımına Etkileri
Membran ömrünü uzatmak ve tuz reddini korumak için aşağıdaki limitlere uyulması kritik önemdedir. Özellikle oksitleyiciler (serbest klor) poliamid membranlara hızlı ve geri dönüşsüz zarar verebilir; bu nedenle klorun tespit edilemez seviyede tutulması ve gerekli ise aktif karbon veya kimyasal deklorinasyon uygulanması gerekir.
| Toray TMH20A-440C İşletim Limitleri | |
|---|---|
| Maksimum işletme basıncı | 365 psi (2,5 MPa) |
| Maksimum besleme suyu sıcaklığı | 45 °C |
| Maksimum SDI15: 5 | 5 |
| Beslemede serbest klor | Tespit edilemez (0 ppm) |
| Sürekli çalışma pH aralığı | 2–11 |
| Kimyasal temizleme pH aralığı: 1–12 | 1–12 |
| Maks. basınç düşümü (element başına) | 15 psi (0,10 MPa) |
| Maks. basınç düşümü (kutu başına) | 50 psi (0,34 MPa) |
Devreye Alma, Duruş ve Koruma Önerileri
- İlk permeat: Devreye alım sonrası ilk 1 saatlik permeatın atılması önerilir.
- Duruş yönetimi: Biyolojik gelişimi sınırlamak için, ön arıtılmış uygun kalitede su ile 2 günde bir 30–60 dakika durulama yapılması tavsiye edilir.
- Paketleme ve kalite: Elemanlar ıslak test edilerek oksijen bariyerli ambalajda vakumlanır; doğru depolama ve kurulum, sahada performans sürekliliği açısından önemlidir.
Uygulama Alanları ve 8040 Boyutsal Uyum
TMH20A-440C; yüksek kalite permeat ihtiyacı olan, ancak enerji tüketimini ve işletme basıncını düşürmek isteyen tesisler için güçlü bir seçenektir. 8040 standardı sayesinde çoklu eleman dizilimlerinde (ör. 2:1, 3:2 gibi) yaygın tasarım pratiklerine uygundur.
- Belediye uygulamaları: İçme suyu hazırlama, şebeke suyu iyileştirme
- Endüstriyel proses suyu: Kazan besi suyu, üretim hattı proses suyu, durulama suları
- Su geri kazanımı: Atıksu arıtımı çıkışında ileri arıtma ve yeniden kullanım
- Boyutlar (8040): A: 7,9 in (201 mm), B: 40 in (1.016 mm), C: 1,125 in (29 mm)
Doğru ön arıtma (kartuş filtrasyon, SDI kontrolü, uygun antiskalant seçimi, oksidan giderimi) ve tasarım parametreleri (geri kazanım, akı, basınç düşümü kontrolü) ile %99 üzeri tuz reddi ve stabil permeat kalitesi uzun süre korunabilir. Projenize uygun eleman sayısı, basınç kabı yerleşimi ve geri kazanım hedefi için teknik seçim desteğiyle TMH20A-440C’yi sisteminize doğru şekilde konumlandırabilirsiniz.
Sıkça Sorulan Sorular
TMH20A-440C ile standart brackish RO membranlar arasındaki temel fark nedir?
TMH20A-440C, ultra-düşük basınçta hedef debiyi sağlayacak şekilde optimize edilmiştir. Bu yaklaşım, benzer permeat üretimi için daha düşük besleme basıncı gereksinimiyle enerji tüketimini azaltmaya yardımcı olurken yüksek tuz reddi ile permeat kalitesini korumayı amaçlar.
Serbest klor neden “0 ppm” olmalıdır ve nasıl kontrol edilir?
Poliamid kompozit RO membranlar oksitleyicilere karşı hassastır; serbest klor membran yapısına zarar vererek tuz reddinin düşmesine ve debi karakteristiğinin bozulmasına neden olabilir. Kontrol için besleme hattında klor ölçümü yapılmalı; klor varsa aktif karbon filtrasyon veya uygun kimyasal deklorinasyon ile tespit edilemez seviyeye düşürülmelidir.
SDI15 değeri 5’in üzerine çıkarsa ne gibi problemler görülür?
Yüksek SDI, beslemede kolloidal ve askıda katı yükünün arttığını gösterir. Bu durum membran yüzeyinde kirlenmeyi hızlandırarak diferansiyel basınç artışı, permeat debisinde düşüş ve daha sık kimyasal temizlik ihtiyacı doğurabilir. Ön arıtmanın (koagülasyon/filtrasyon, kartuş filtre, uygun mikron seçimi) iyileştirilmesi gerekir.
28 mil besleme ayırıcı neyi etkiler?
Besleme ayırıcı kalınlığı, akış kanalındaki hidrolik davranışı doğrudan etkiler. 28 mil yapı; akış dağılımını destekleyerek basınç kaybını yönetmeye ve kirlenme riskini azaltmaya yardımcı olacak şekilde tasarlanmıştır. Uygun işletmede daha stabil diferansiyel basınç ve performans sürekliliği hedeflenir.
