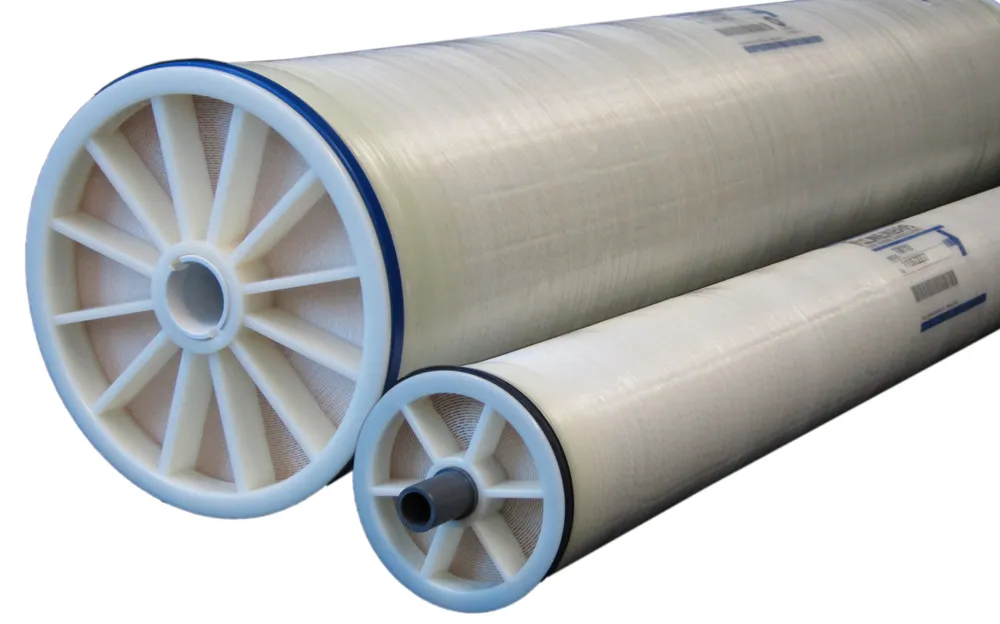

Toray TML10D Ultrafiltrasyon Membran Modülü
Toray TML10D, endüstriyel su arıtma ve geri kazanım uygulamalarında yüksek askıda katı madde ve mikrobiyolojik yükün güvenle kontrol altına alınması için tasarlanmış ultrafiltrasyon (UF) membran modülüdür. Dıştan içe akış (outside-in) prensibi sayesinde su, fiberlerin dış yüzeyinden iç kanala doğru süzülür; partiküller ve mikroorganizmalar membran yüzeyinde tutulur. Böylece ters ozmoz (RO) gibi hassas sistemlere giden besi suyu kalitesi stabilize edilir, membran kirlenmesi ve duruş riskleri azaltılır.
TML10D; değişken ham su karakteristiğine sahip tesislerde, düşük bulanıklık ve daha kontrollü SDI değerleri hedefleyen işletmeler için güçlü bir ön arıtma bariyeridir. Uygun otomasyonla planlanan geri yıkama ve kimyasal temizlik (CIP) adımlarıyla, debi dalgalanmalarında dahi kararlı performans elde edilmesine yardımcı olur. Bu yaklaşım; kimyasal tüketimi, kartuş filtre sarfı ve RO üzerinde oluşan yükü azaltarak toplam işletme maliyetini aşağı çekebilir.
Öne Çıkan Teknik Avantajlar
- Yüksek partikül ve bulanıklık giderimi: Askıda katı madde ve kolloidal yükü düşürerek proses ekipmanlarını korur, filtrasyon sonrası su kalitesini stabil tutar.
- Mikrobiyolojik bariyer etkisi: Bakteri ve birçok mikroorganizmanın sistem içinde taşınmasını sınırlandırmaya yardımcı olur; özellikle RO beslemesinde biyolojik kirlenme riskini azaltır.
- Dıştan içe akış mimarisi: Kirliliğin büyük kısmı fiber dış yüzeyinde biriktiği için geri yıkama etkinliği artar, tıkanma eğilimi kontrol edilebilir.
- Kimyasal temizliğe uygun yapı: Uygun pH ve kimyasal rejimlerde periyodik CIP ile performans geri kazanımı hedeflenir; uzun servis ömrü için doğru temizlik protokolü kritik rol oynar.
- Modüler ve ölçeklenebilir kurulum: İhtiyaca göre çoklu modül dizilimleriyle küçük debilerden büyük endüstriyel kapasitelere kadar kademeli büyüme imkânı sağlar.
Toray TML10D Teknik Verileri
| Toray TML10D Teknik Verileri | |
|---|---|
| Membran tipi | Ultrafiltrasyon (UF) membran modülü |
| Akış yönü | Dıştan içe (outside-in) |
| Hedeflenen giderim | Askıda katı madde, bulanıklık, bakteri ve birçok mikroorganizma |
| Tipik sistem rolü | RO ön arıtma, proses suyu parlatma, geri kazanım hatlarında ince filtrasyon |
| Temizlik stratejisi | Geri yıkama ve ihtiyaç halinde kimyasal temizlik (CIP) ile performans sürdürme |
| Uygulama uyumluluğu | Endüstriyel tesisler, içme suyu hazırlama, HVAC, gıda-içecek proses suyu, atıksu geri kazanımı |
| Tasarım notu | Kesin akı, basınç, sıcaklık, pH ve kimyasal dayanım limitleri üretici teknik dokümanlarına göre belirlenmelidir |
Uygulama Alanları
- RO ön arıtma: SDI kontrolü ve membran koruması için güvenilir bir bariyer oluşturarak RO verimini ve sürekliliğini destekler.
- Atıksu geri kazanımı: Biyolojik arıtma çıkışında kalan ince askıda katıları ve kolloidleri azaltarak geri kazanım hatlarında daha stabil işletme sağlar.
- Proses suyu hazırlama: Üretim hatlarında ekipman ve ürün kalitesini etkileyen partikül yükünü düşürmeye yardımcı olur.
- HVAC ve soğutma suyu: Düşük bulanıklık hedefiyle ısı transfer yüzeylerinin kirlenmesini azaltmaya katkı sunar.
İşletme ve Tasarım İçin Kritik Notlar
TML10D ile istenen verimin alınabilmesi için sistem tasarımı ham su karakterizasyonuna göre yapılmalıdır. Özellikle ön arıtma kademesi (kaba süzme, gerektiğinde multimedya filtrasyon vb.), doğru pompa seçimi, otomatik geri yıkama kurgusu ve kimyasal temizlik prosedürleri toplam performansı belirler. Tasarım akısı ve basınç kaybı yönetimi, membran kirlenmesini kontrol etmek ve enerji tüketimini sınırlamak açısından önemlidir.
- Ön arıtma: Ani partikül yüklerinde modülü koruyacak uygun giriş filtrasyonu planlanmalıdır.
- Geri yıkama periyodu: Ham su kalitesine göre optimize edilerek tıkanma eğilimi yönetilmelidir.
- CIP planı: Organik, inorganik ve biyolojik kirlenme tipine göre doğru kimyasal ve temas süresi seçilmelidir.
- Enstrümantasyon: Debi, basınç ve bulanıklık izlemesiyle performans düşüşleri erken yakalanmalıdır.
Toray TML10D, doğru projelendirme ile birleştirildiğinde; daha stabil su kalitesi, daha az duruş, RO sistemlerinde daha uzun membran ömrü ve daha öngörülebilir işletme maliyeti hedefleyen işletmeler için güçlü bir UF çözümüdür.
Sıkça Sorulan Sorular
Toray TML10D, RO sistemlerinde hangi problemi azaltmak için tercih edilir?
TML10D, RO öncesinde askıda katı madde ve kolloidal yükü düşürerek SDI ve bulanıklık kontrolüne yardımcı olur. Bu sayede RO membranlarında partikül kaynaklı tıkanma ve biyolojik kirlenme riski azalabilir, kimyasal temizlik sıklığı düşebilir ve üretim sürekliliği artabilir.
Dıştan içe (outside-in) akışın işletmeye etkisi nedir?
Outside-in tasarımda kirleticiler fiber dış yüzeyinde biriktiği için geri yıkama ile yüzeyde biriken tabakanın uzaklaştırılması daha etkin planlanabilir. Bu yaklaşım, basınç kaybı artışının kontrol edilmesine ve modülün daha kararlı çalışmasına katkı sağlar.
Kimyasal temizlik (CIP) ne zaman gerekir ve neye göre belirlenir?
CIP ihtiyacı; diferansiyel basınç artışı, net permeat debisinde düşüş veya geri yıkama sonrası performansın geri gelmemesi gibi göstergelerle anlaşılır. Temizlik kimyasalı ve prosedürü, kirlenme tipine (organik, inorganik, biyolojik) göre seçilmeli; pH, sıcaklık ve temas süresi sınırları üretici teknik dokümanlarına uygun yönetilmelidir.
TML10D için ön arıtma neden önemlidir?
UF modülleri ince filtrasyonda çok etkilidir; ancak ani yüksek partikül yükleri, lif yüzeyinde hızlı birikime ve daha sık geri yıkama ihtiyacına yol açabilir. Uygun bir giriş eleği/kaba filtre ve ham su koşullarına göre doğru ön arıtma kurgusu, stabil işletme ve düşük toplam maliyet için kritik önemdedir.
